耐高压椭圆封头中支撑板的焊接

耐高压椭圆封头中支撑板的焊接

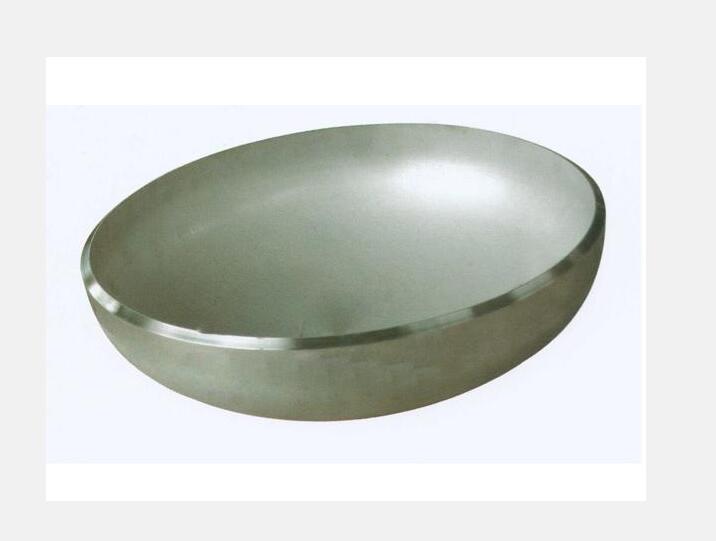

耐高压椭圆封头是一种性能极佳的封头类型。在耐高压椭圆封头中，它不仅有着的耐压和耐高温的性能，同时使用寿命也更长，因此使用也更为广泛。此外耐高压椭圆封头的设计比较复杂，采用的工艺也更为先进。

    在耐高压椭圆封头中，由于耐高压椭圆封头的工艺冲压减薄量，封头的壁厚还包括C3，而筒体不包括C3。如果是立式容器，下封头还要承受液柱静压力（在必需要考虑时），为了制造方便，一般上下封头取为等厚。因此有些图纸上的封头厚度比筒体厚度值大。也有取封头和筒体壁厚一致的。把筒体厚度加厚一点，与封头等厚。

    在耐高压椭圆封头中，如果经强度计算或者实践该处强度不足，迫不得已，必须进行加强，那是可以的。由于这类容器普遍 是钢板较厚，刚性较大的受压容器，因此焊接加强设计时要注意该处（封头）是容器形状的转折部位，应力状况可能分布比较复杂，而应力的复杂性会导致金属材料呈现脆性，抗冲击能力减弱，乃至影响容器功能。因此对支撑板的外形特征做软化处理，减低刚性。支撑板的焊缝要尽量成凹面，避免应力集中，焊接工艺要多考虑减少淬火组织的出现，焊前预热，焊后缓冷，焊缝两侧焊前充分清洁出白等传统措施。
