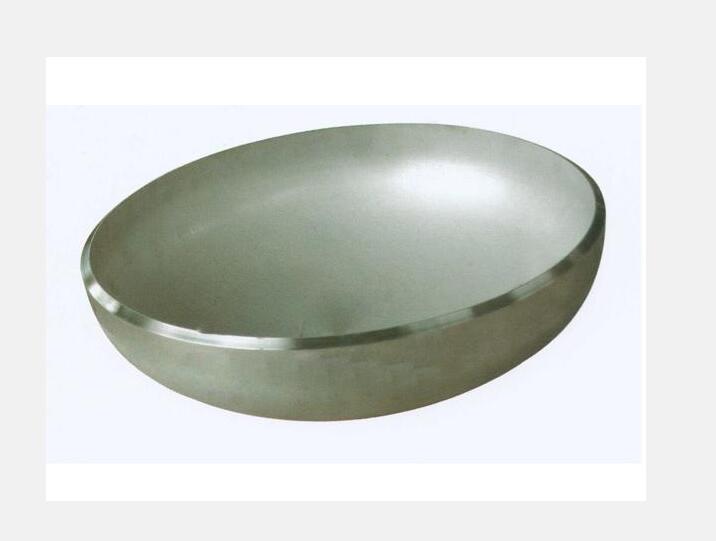

     合金钢椭圆封头是一种常见的封头形式。而合金钢椭圆封头在均匀内压的作用下，受力情况也更均匀，并在使用中具有较高的使用时候。同时合金钢椭圆封头的制作工艺要求较高，通用性也更强。

     合金钢椭圆封头的安全性对换热器的正常使用至关重要。具有不同功能的换热器封头焊接在换热器的板束体上。合金钢椭圆封头由开孔的半圆柱体、接管和端板组成。合金钢椭圆封头在运行过程中除了要承受工作介质产生的内压外,还会承受由于外接配管系自重、热膨胀变形、雨雪重量等引起的接管载荷。

     合金钢椭圆封头是开孔半圆柱壳，其端板有多种形式，而且封头上的接管也有多种布置形式。合金钢椭圆封头除了存在开孔-接管处的结构不连续，还存在端板处、板束体连接处的结构不连续。

     这些不连续结构以及作用在封头上的内压和接管载荷，使得封头结构应力分布非常复杂，在结构不连续处将产生明显的应力集中，再考虑制造缺陷和检验困难等因素，这些不连续处将是开孔壳-接管结构容易失效的位置3不同接管形式的封头与接管形成的相贯区形状各不相同，对合金钢椭圆封头极限强度的影响也不相同。
