椭圆封头拼焊缝的一些问题

椭圆封头拼焊缝的一些问题

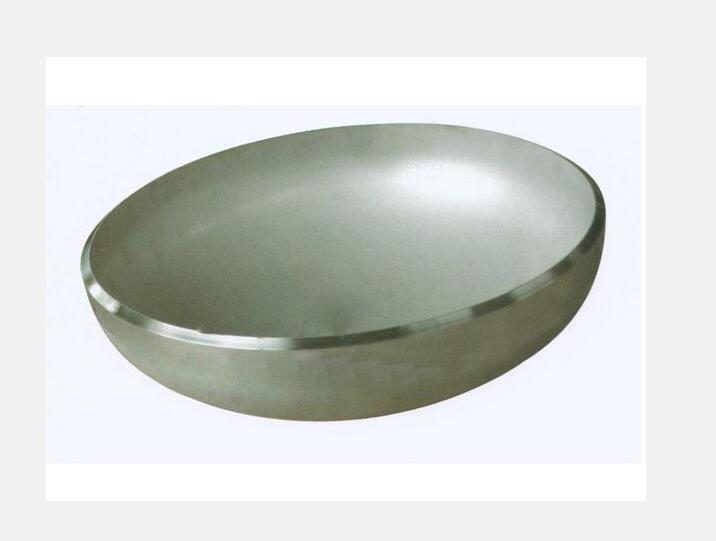

在现行各种封头中，标准椭圆封头以其制造加工容易，应力分布状况理想以及节省材料等优点而被广泛使用。封头拼接焊缝属A类，从椭圆封头的制造来看，一般是先拼接后压制成型。在压制过程中，内部缺陷可能会延伸，同时又可能产生新缺陷。因此，探伤实际的选择显得非常重要。有明确规定说：成型后的封头应在形状检查合格后再进行无损探伤。由于压制成型后的焊缝形状复杂，如果透明方法选择不当，容易造成漏检。通常采用定向曝光机可获得质量较高的检测结果，但此法工作效率低、劳动强度大。如果用周向曝光机或γ源一次透照法，有可能使部分焊缝在透照时的K值超标。这事因为封头表面各处曲率不同，以致射线对焊缝各处透照厚度比K值也不一样。

封头在压制成型时，焊缝可能会在应力作用下开裂而形成裂纹。但射线探伤对横向裂纹的检出有一定局限性，因此提高裂纹检出率是编制封头射线探伤工艺的重要目标。这事应选取较小的横裂检出角θ。按JB4730要求，纵缝AB级照相K≤1.03，即*大横裂检出角θmax=cos-1(1/1.03)= 13.86°。

椭圆封头射线探伤的核心问题是横裂检出角θ，而封头上各点对应的横裂检出角θ和对应焦距主要由射线源位置确定。

通过以上内容相信大家对于椭圆封头拼焊缝的一些问题已经有了一定的了解，想要知道更多资讯以及相关需求可以和我司取得联系，我们将及时为您提供服务与帮助。想要了解更多专业知识内容，请大家关注我司网站，感谢大家的阅读。
